BTC气动离合器,安装简单,通气接合,断气分离。齿合连接传动,需保证低速(静态)连接,连接后可保持高速运转。本产品提供非标定制、可提供产品的前期选型方案,为您提供合适的产品方案;
BTC气动牙嵌离合器,安装简单,通气接合,断气分离。应用于自动化机器人、自动化检测设备、包装灌装设备等行业中,已有成功案例与行业经验。产品外观零件外观亮丽,适合高设备,零件外观紧凑,适合有空间要求的设备。

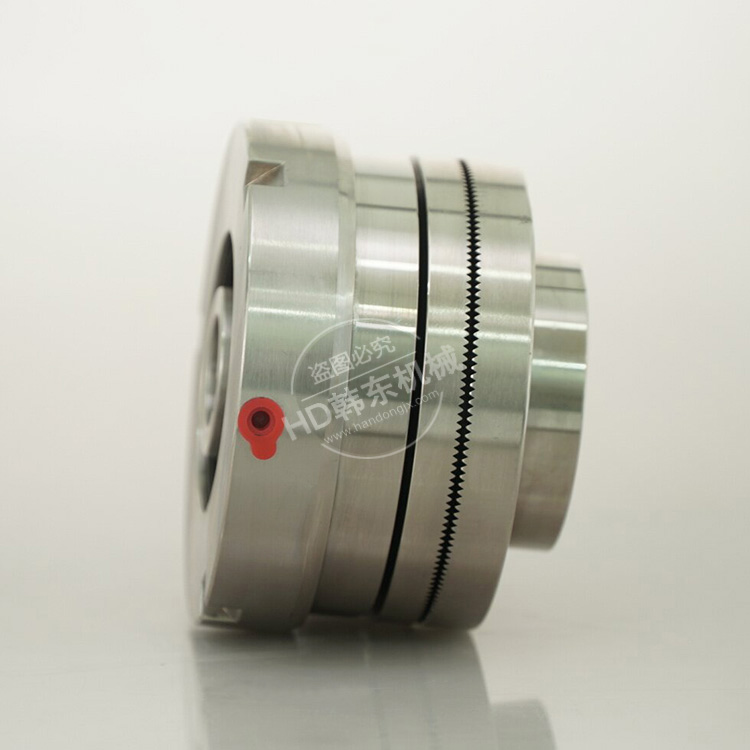

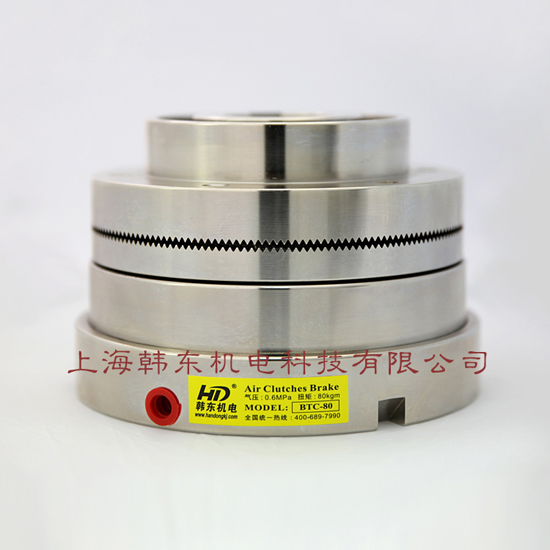

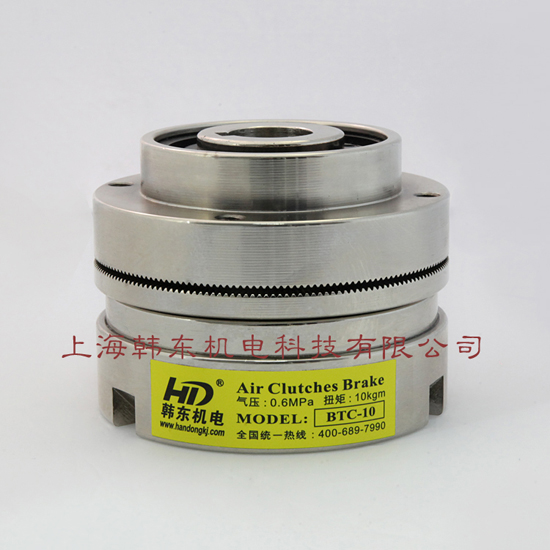

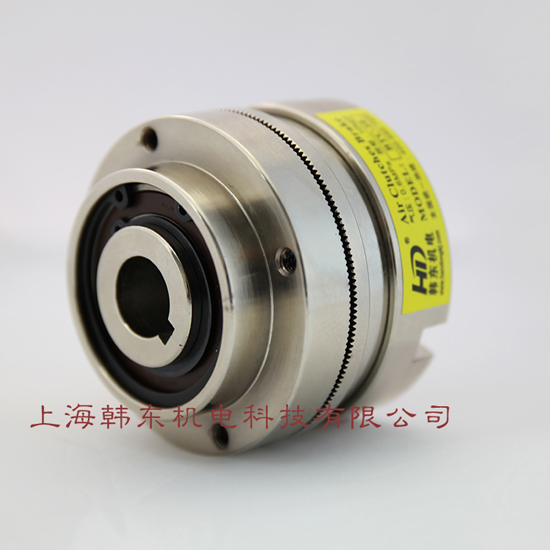

图1 BTC外观图
BTC相对于其他类离合器具有以下几种优势:
1. 体积小,安装空间选择广。
2. 齿式接合传递扭矩稳定,轴向位置,无滑差、扭矩损失;
3. 连接、分离迅速,动作灵敏,快捷;
4. 一体化结构,严格控制零件精度,齿合同轴度较高;
5. 可传递高转速,转动惯量较小;
6. 零件外观美观,安装在外侧,不会影响整个设计产品的美感。
BTC基本结构

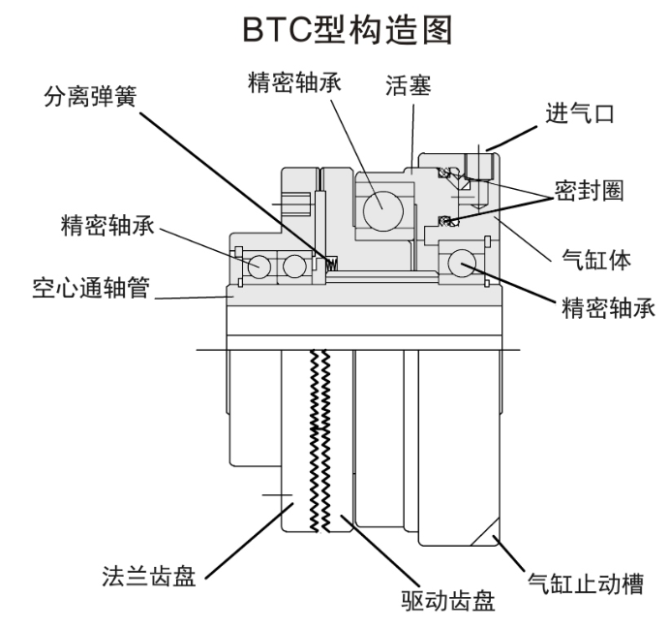

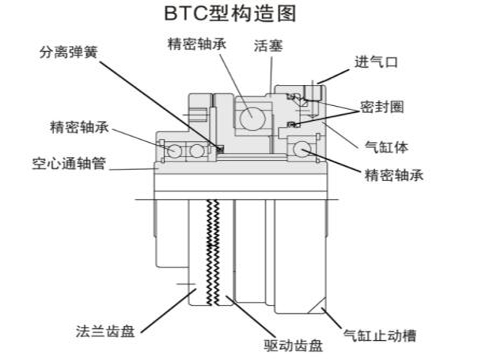

图2 BTC构造图
BTC产品是通过气缸推动驱动齿盘向左运动与法兰齿盘接合,实现接合;通过分离弹簧推动驱动齿盘脱开,实现分离的。
BTC的安装及注意事项
BTC通过中心轴孔键连接产品输出的驱动轴,而法兰端连接从动端。可进行对轴安装,也可安装其他传动装置,如带轮、链轮、齿轮等,具体图3所示:
(a) 对轴安装 (b) 带轮、链轮、齿轮的安装
图3 BTC安装示意
如图2(b),安装带轮、齿轮时,应尽量将径向受力中心尽量对齐法兰内部两组轴承的承载中心,过分偏置会使产品齿面出现偏心现象,轴承、气缸等受偏载力,进而影响产品整体寿命。
安装时,对气缸要进行旋转限位,主要有两种限位方式,一种方式是利用图2(a)方式限位,另一种是利用辅助制动螺纹孔限位,在做限位设计时,要注意不能刚性连接,即不能额外对气缸施加偏载力。

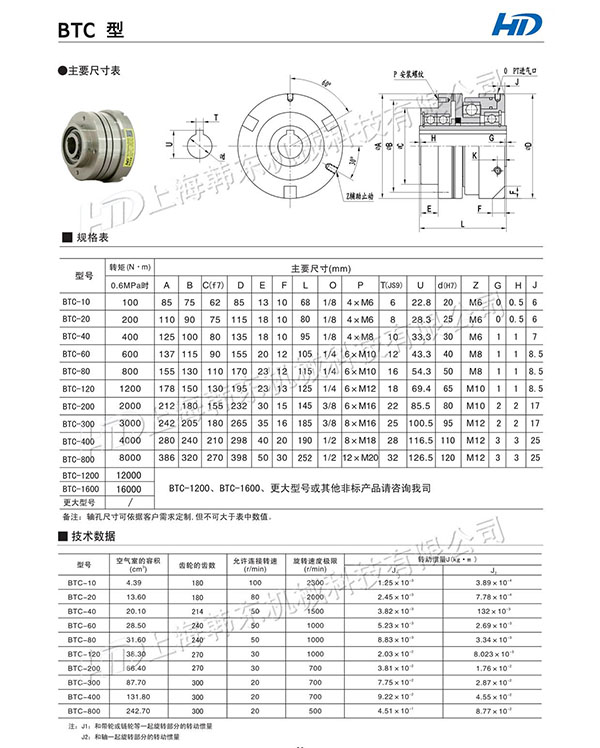

常用规格型号:BTC-10,BTC-20,BTC-40,BTC-60, BTC-80,BTC-120,BTC-200,BTC-400,BTC-600,BTC-800(更大尺寸可定制)
