空压通轴式制动器NAB系列

气动制动器(气动刹车)顾名思义即使物体停止运动或减少速度。气动制动器的工作原理是通过给气动制动器的气包里输入有压力的气体，从而推动活塞做直线运动，而达到降制动器的摩擦块压紧制动轮从而产生摩擦力而制动功能。气动制动器靠空压来连结，靠复归弹簧来放开，圆盘靠空气压沿轴方向滑动，接触摩擦板

152-0180-5440

< >

查看其它产品信息>>

技术参数

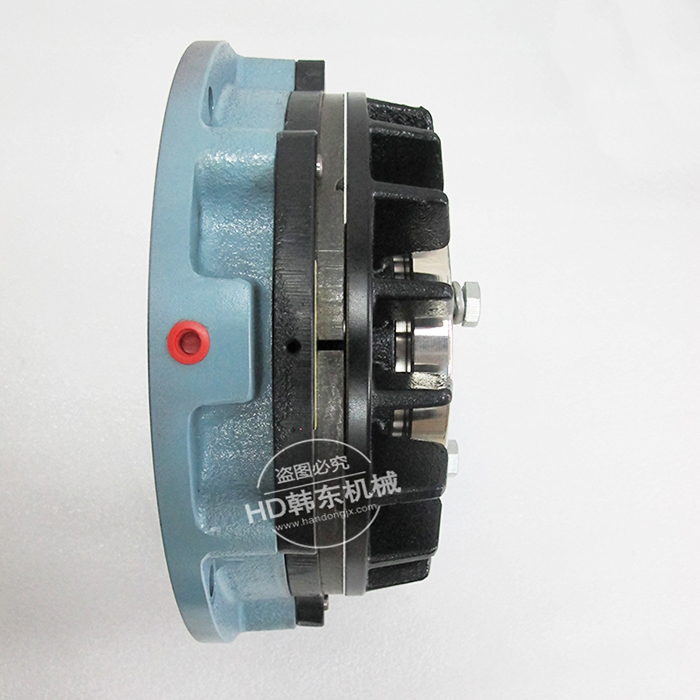

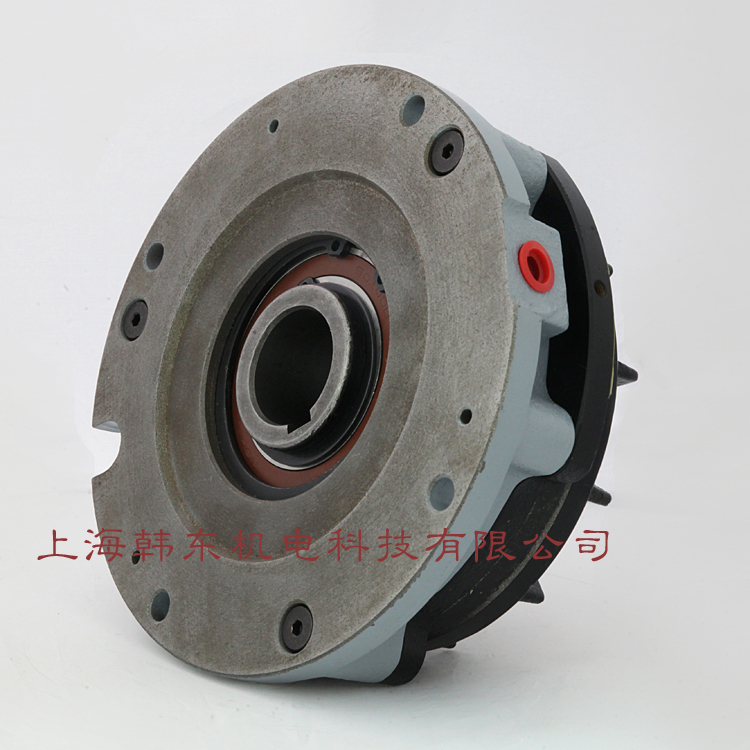

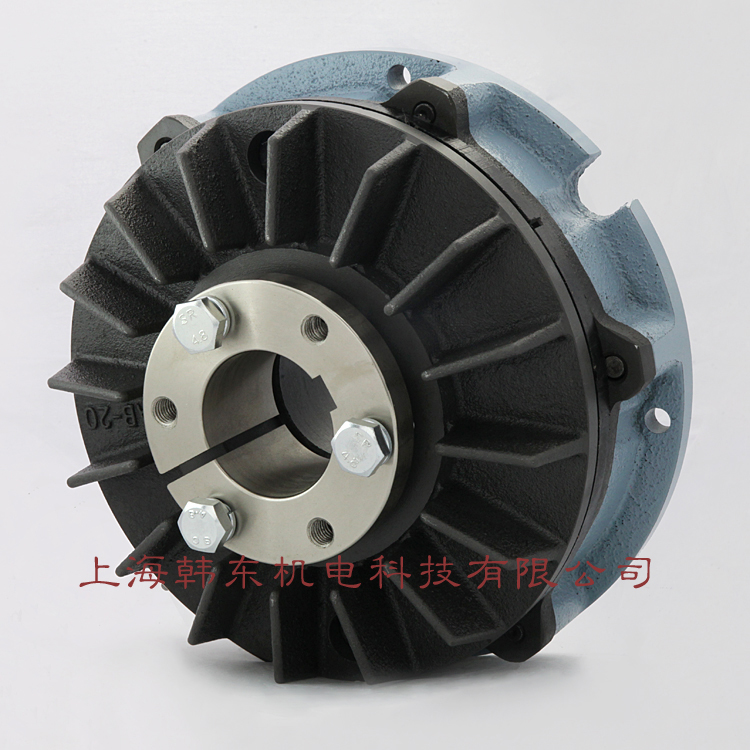

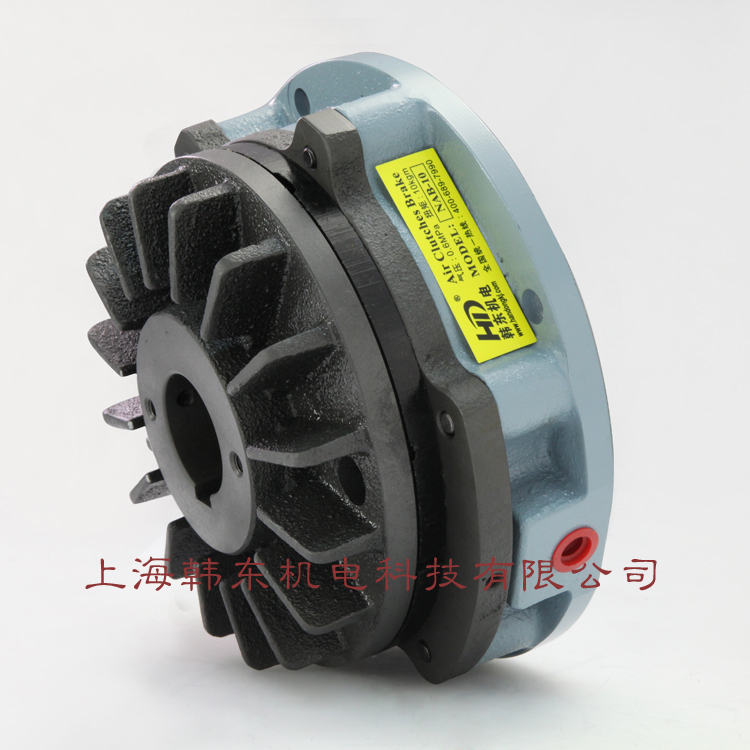

产品名称：空压通轴式制动器NAB型

产品类别：气动制动器

品牌：韩东（HD)

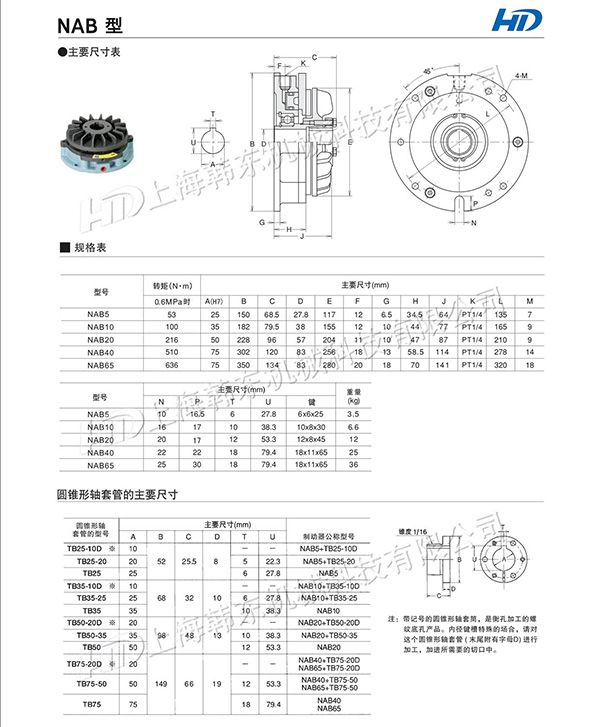

产品型号：NAB-5T,NAB-5S,NAB-10T,MAB-10S,NAB-20T,NAB-40T,NAB-65T

（备注：不同型号价格不同）

产品重量：3.5-36kg

扭矩：53-636N.M

轴径范围：25-75mm

转速范围：1600-3600r/min

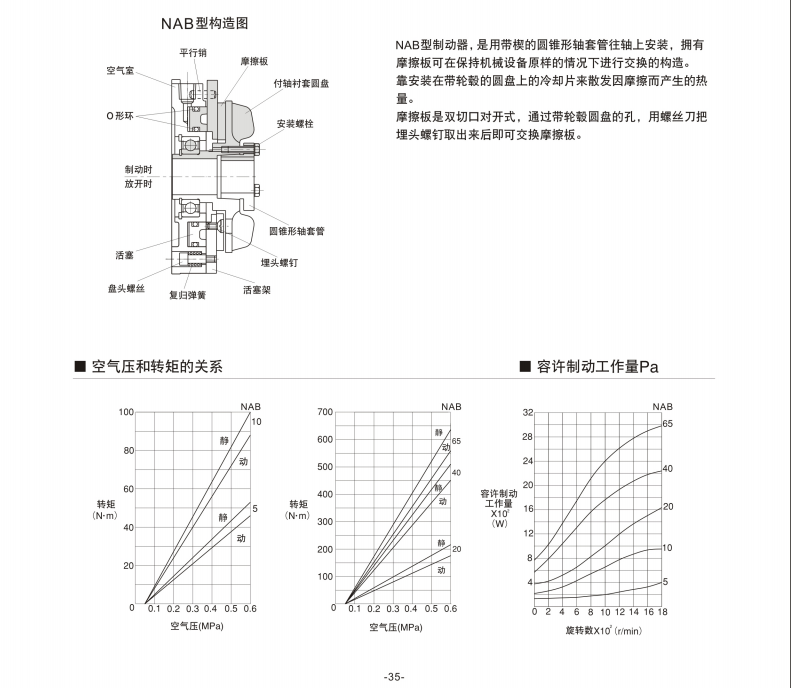

1.NAB（标准型）空压通轴式制动器，是用带楔的圆锥形轴套管往轴上安装，拥有摩擦板可在保持机械设备原样的情况下进行交换的构造。靠安装在带轮毂的圆盘上的冷却片来散发因摩擦而产生的热量, 扭力范围从2到36500N.M。

2.摩擦板是双切口对开式，通过带轮毂圆盘的孔，用螺丝刀把埋头螺钉取出来后即可交换摩擦板。

产品使用说明

1. 往轴上的安装

NAB型制动器是用圆锥形轴套管按下列顺序往轴上安装。

1）把轴键嵌入轴内，把制动器本体穿过轴。

2）照准键，把圆锥形轴套管安装在嵌入轴锁定的位置处。

3）把圆锥形轴套管的开口和附轴衬套圆盘的螺栓孔对齐，用3根安装螺栓来锁紧。在锁紧时，一边要观看千分表，注意活塞安装面的水平偏差度

2. 往机台上安装

制动器的制动转矩的支撑，用螺栓（4根）来固定法兰部位，还有在本体的切口处放入转矩栓来防止转动。

安装法兰的面和轴的直角度要控制在0.05mm以内。

注）用4根螺栓固定的场合，为了不对制动器轴线的方向产生预负荷，把圆锥形轴套孔管固定到轴上，在确认和机台之间不存在间隙之后进行安装
