一、技术参数

产品名称：鼓型气动离合器刹车SH型

产品类别：气动离合器

品牌：韩国豪沃斯HAwers

产品型号：SH-3，SH-4(4CB200)，SH-5，SH-6(6CB200)，SH-8(8CB250)

SH-10(10CB300)，SH-16(16CB500)，SH-18(18CB500)，SH-20(20CB500)  SH-22(22CB500)  ，SH-24  ，SH-26 ， SH-28，  SH-30

产品重量：1.7-208kg

扭矩：41-28600N.M

轴径范围：20-120mm

转速范围：200-2000r/min

二、产品特征描述

SH型号气胎离合器，是豪沃斯代表性的产品，通过向气囊注入空气使摩擦板与否滚筒内壁咬合，这时旋转听 轮毂被咬合后传输了扭力一起旋转则为离合器，咬合后被固定则是刹车。SH型作为离合器或刹车可以所需情况而定.

SH型号气胎离合器具有如下优点：

简单的设计：

SH型号气胎离合器采用气动方式，没有其他类型离合器所需的花键或复杂的电路连接，消除了许多机械故障，并将停机检修成本降至最低。因为SH型号气动离合器被设备成闭路系统，除离合器启动抱闸时需要进气外，正常运行时无需进气，维护离合器时无需拆掉传动轴和从动轴。仅需要拆除螺栓就可以将离合器本体和轮毂从两个轴之间卸下。

降低初始设备成本：

SH型号气动离合器使用同步电机驱动磨机，或者离合器安装于高速电机和减速机输出轴的设计成为可能，避免高扭矩设备所需的额外高投入。在速度允许的情况下，SH型号气动离合器还能用于缓冲。

无冲击啮合：

SH型号气动离合器可以使得球磨机逐步线性加载，避免超过电力的最大峰值功率。离合器在极短的时间内能带来达到运转速度所需的高惯量负载。平缓起动能够保护动力传动系统免遭高扭矩电机和非常规启动所带来的严重冲击。

使用寿命长：

SH型号气动离合器使用寿命长的一个实例，某负责球磨机负责人给予豪沃斯HAwersSH型离合器高度评价，因为它带来了4%的年产量增长，同时还免除了600马力同步电机的月度检修，因为SH型号气动离合器的工作原理实现了可调节的能量传送，降低了最高能量要求，进而减少了整体的动力费用成本。

三、产品图纸

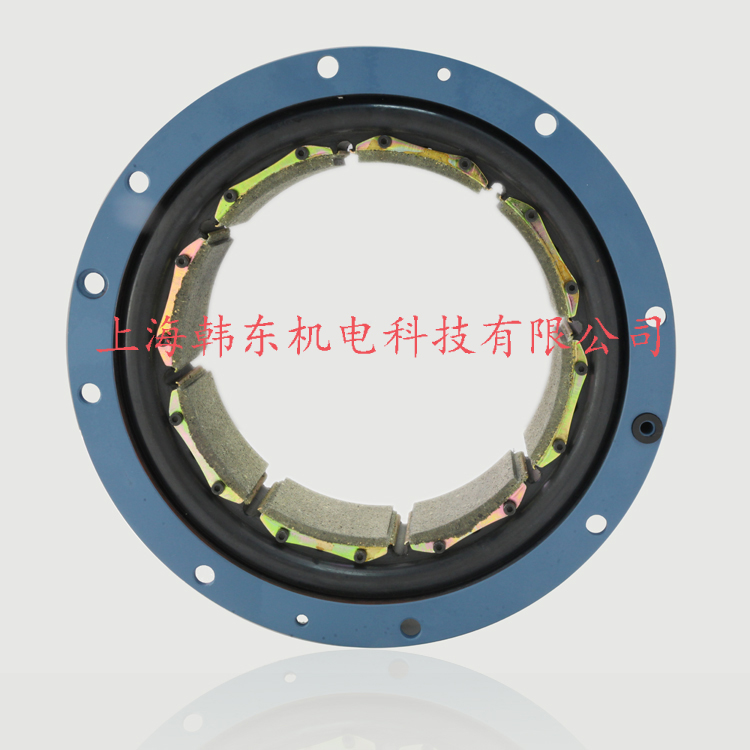

产品图片
