气动刹车器NAB-5,NAB-10
动作原理：
自然状态下，轴带动队圆锥形轴套管和附轴衬套圆盘旋转；当接通气路，空气从进气口进入空气室，推动活塞架向右移动，摩擦板和活塞架用埋头螺钉连接，在活塞架带动下向右运动，接触并挤压旋转的附轴衬套圆盘，实现制动。在制动过程中，盘头螺丝压缩复归弹簧，当气路断气后，活塞架在复归弹簧回复力下向左移动，摩擦板和附轴衬套圆盘快速分离，解除
152-0180-5440

查看其它产品信息>>

 NAB型制动器为标准通轴式气动制动器，采用常开式设计，转矩调节范围广，安装简单，散热好。目前应用于食品机械、印刷包装机械、轮胎橡胶机械等设备中。

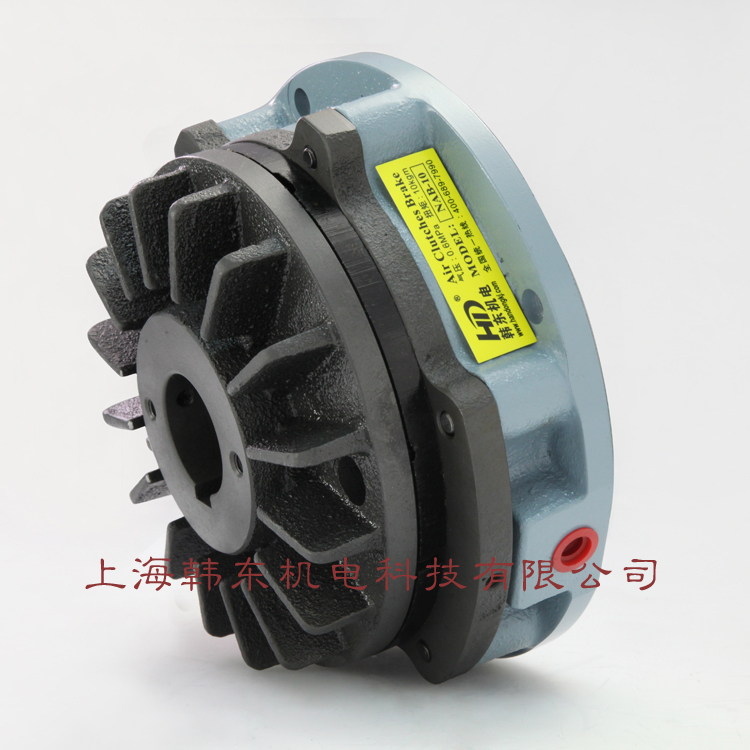

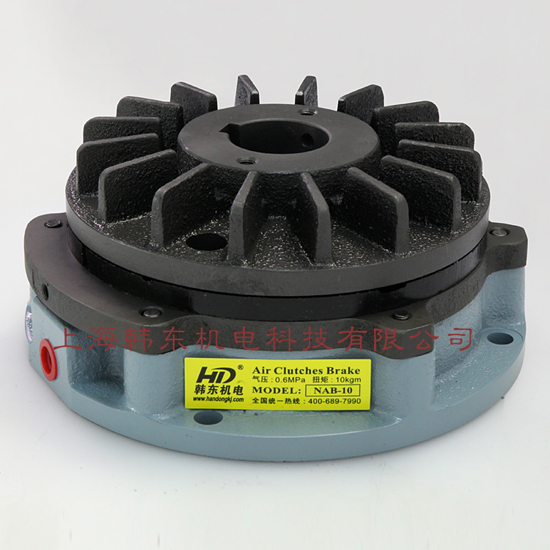

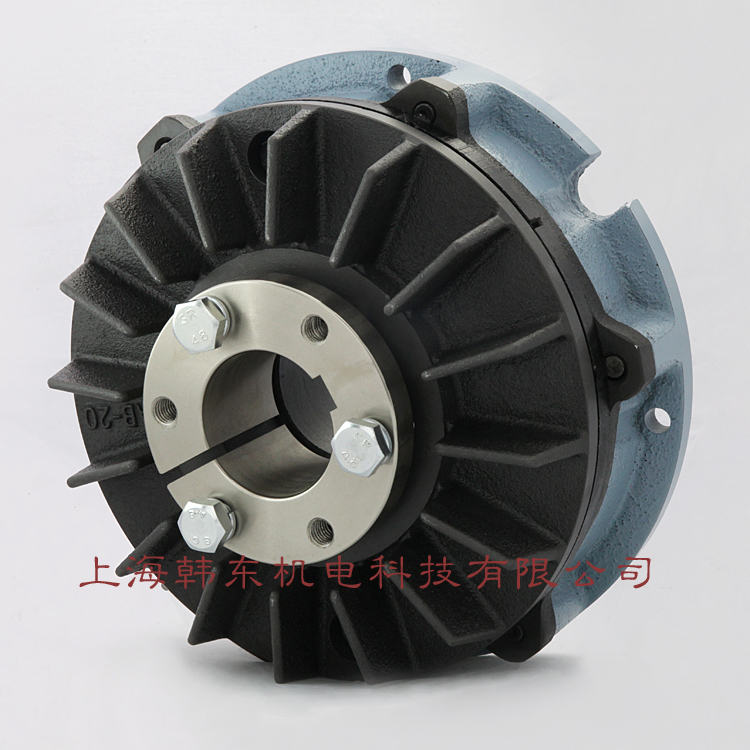

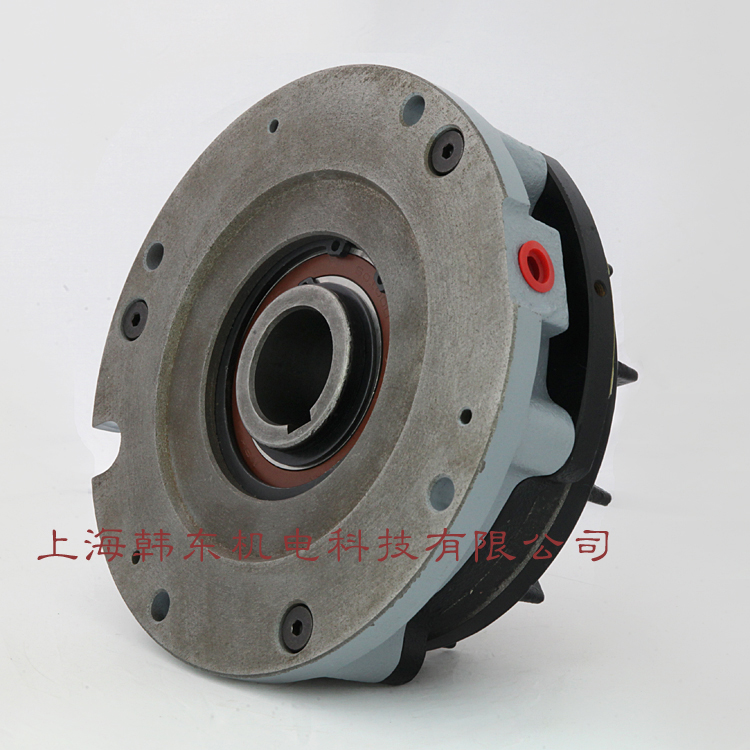

气动刹车器NAB-10示意图

产品结构：
NAB型制动器主要是由气缸、活塞、活塞架、摩擦板、附轴衬套圆盘、圆锥形轴套管、轴承、导向平行销、复归弹簧以及密封件（O形环）和紧固件等组成。

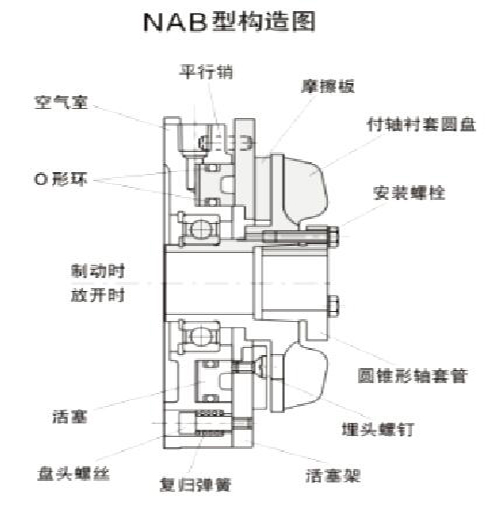

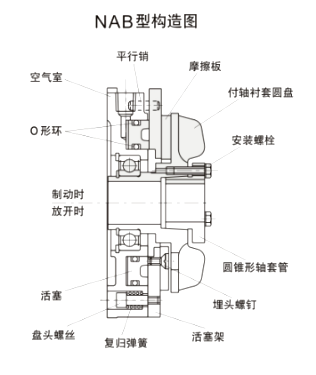

气动刹车器NAB-10结构图



优缺点：
（1）转矩调节范围广；
（2）摩擦板采用双切口对开式设计，通过附轴衬套圆盘所开光孔，用螺丝刀把埋头螺钉拧下即可更换摩擦板；
（3）冲击小，实现平稳制动；
（4）附轴衬套圆盘采用优化设计，散热筋板可实现快速散热；
（5）可用于定点制动，亦适合张力控制。

操作上的注意事项：
NAB型制动器是用圆锥形轴套管按下列顺序往轴上安装的。
（1）把轴键嵌入轴内，把制动器本体穿过轴；
（2）对准键，把圆锥形轴套管安装在嵌入轴所定位置处；
（3）把圆锥形轴套管的开孔和附轴衬套圆盘的螺纹孔对齐，用三根安装螺栓来锁紧。在锁紧时，一定要观看千分尺，注意缸体安装面跟安装轴轴线的垂直度；
（4）推荐螺栓拧紧力矩：NAB5, 2.5N.m；NAB10, 4.3N.m；NAB20，8.2N.m;  NAB40, 20N.m; NAB65, 29N.m。

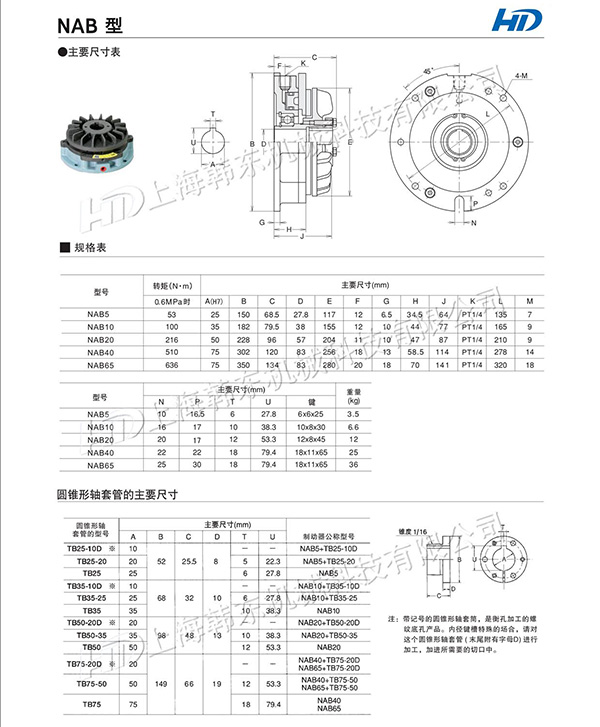

 常用常规型号：NAB-5S,NAB-5T,NAB-10S,NAB-10T,NAB-20T,NAB-40T,NAB-65T(T代表胀紧套)，可提供非标定制产品。
