SH-4(4CB200)
标准尺寸/型号:
SH-3（3CB150）, SH-4(4CB200), SH-4(4CB200), SH-6(6CB200),SH-8(8CB250), SH-10(10CB300), SH-12(12CB350),SH-14(14CB400), SH-16(16CB500), SH-18(18CB500),SH-20(20CB500), SH-22(22CB500), SH-24(54CB500), SH-26(26CB525), SH-28(28CB525),SH-30(30CB525), SH-32(32CB525),SH-36(36CB525), SH-40(40CB525), SH-45(45CB525)
152-0180-5440

查看其它产品信息>>

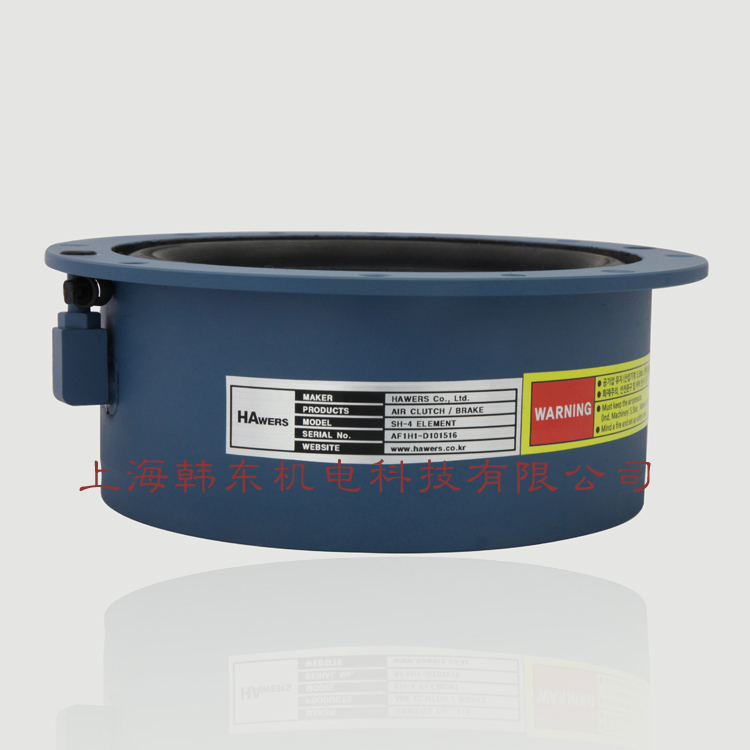

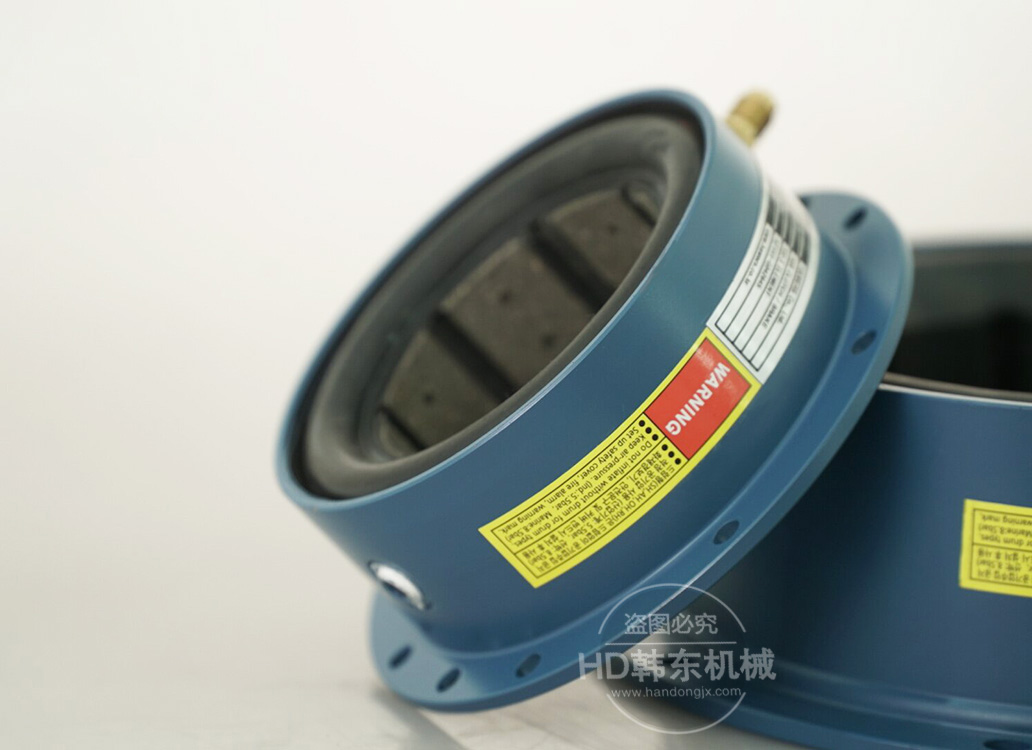

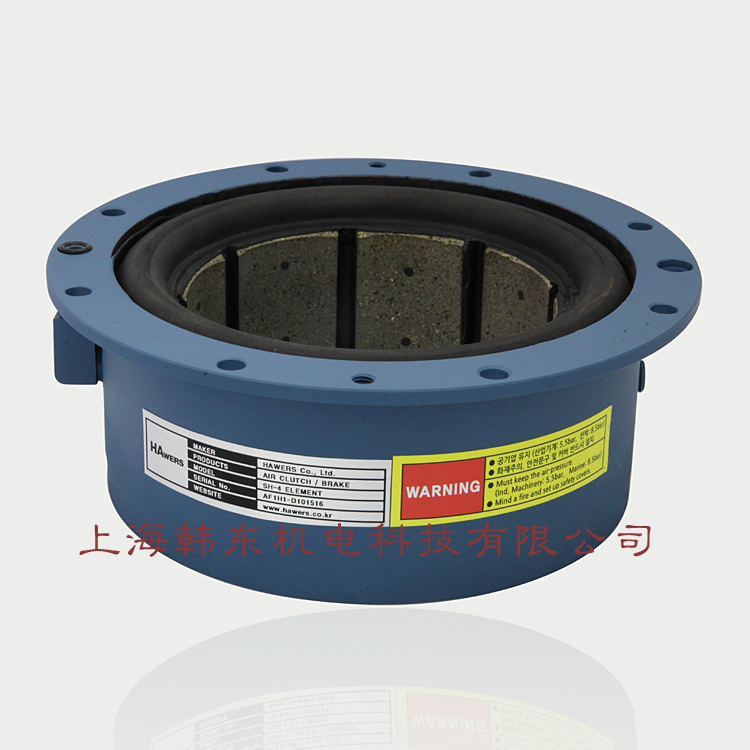

SH-4(4CB200)型号鼓型气胎离合器刹车简介

SH-4(4CB200)鼓型气胎离合器刹车是豪沃斯代表性的产品，通过向气囊注入空气使摩擦板与滚筒内壁咬合.这时旋转中的轮毂被咬合后传输了扭力一起旋转则为离合器，咬合后被固定则为刹车.SH型作为刹车或离合器可以据所需情况而定。

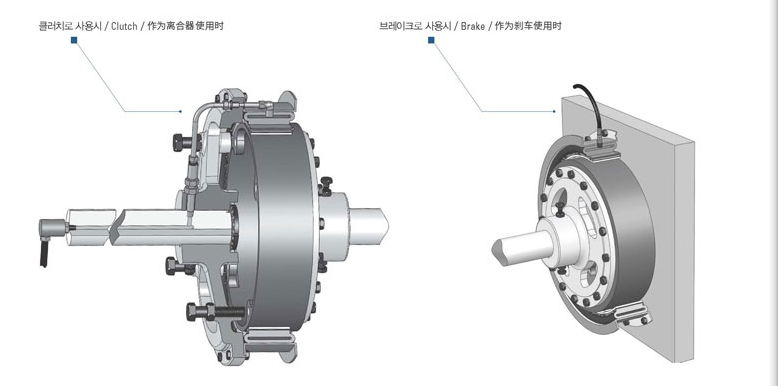

SH-4(4CB200)型号鼓型气胎离合器刹车分别当离合器和刹车使用情况效果图
SH-4(4CB200)型号鼓型气胎离合器刹车主要应用
工业：切机、压轧机、成型机等各种工业机器刹车

豪沃斯

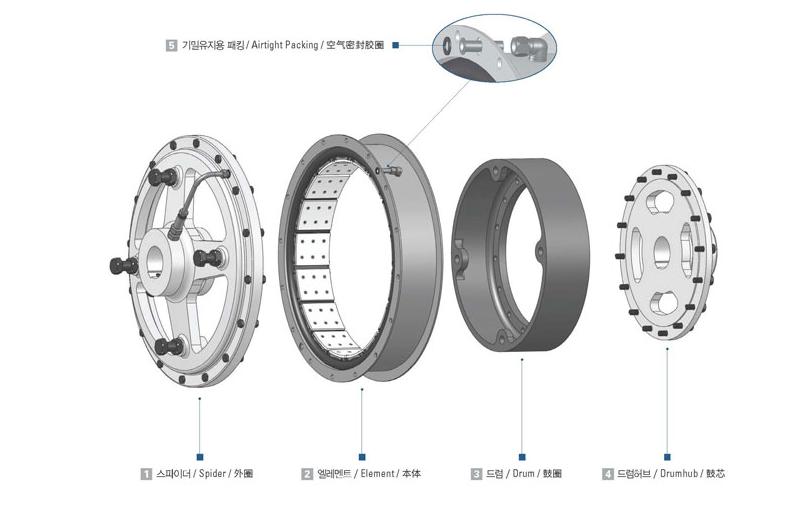

SH-4(4CB200)鼓型气胎离合器刹车组成：外圈、本体、鼓圈、鼓芯、空气密封胶圈
SH-4(4CB200)鼓型气胎离合器刹车组成

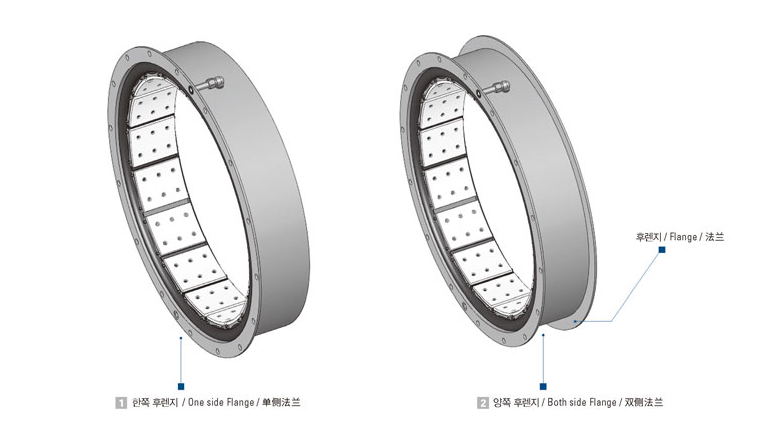

SH-4(4CB200)鼓型气胎离合器刹车单侧与双侧法兰比较效果图

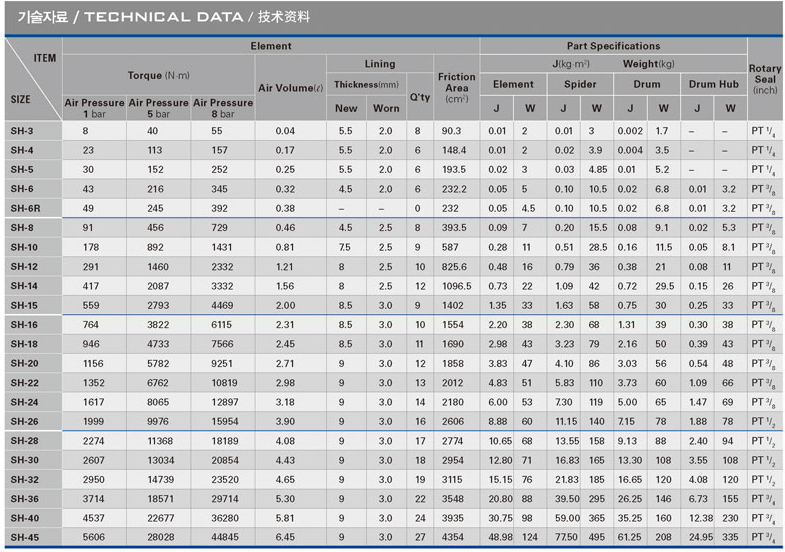

SH-4(4CB200)鼓型气胎离合器刹车技术资料表
SH-4(4CB200)鼓型气胎离合器刹车技术资料表1

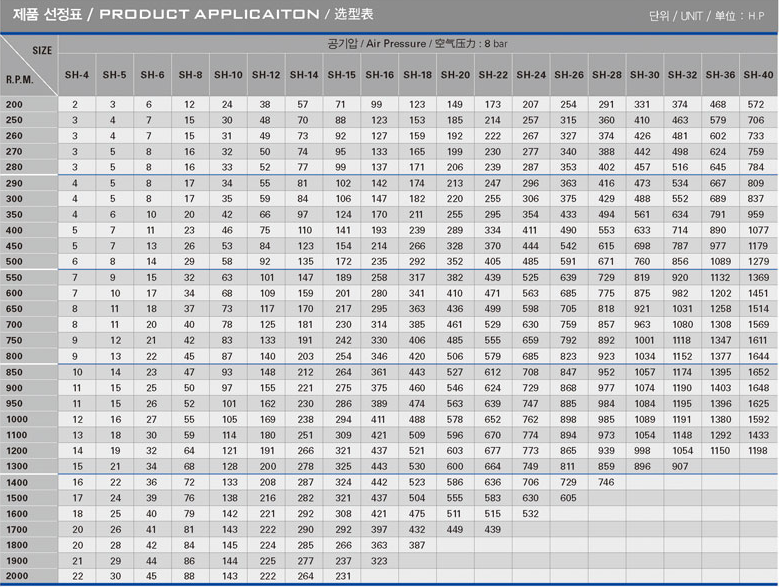

选型表使用方法
为了选择正确的离合器，首先考虑安装机器的回转数R.P.M和安全范围的马力数
表左侧选定安装机器的R.P.M在同一行中选择所需马力数，所选定方框上方对应的本公司产品型号就是您需要的产品.
例如安全范围包含后的马力数为400H.P,R.P.M是500的情况下，选型表左侧选择R.P.M500同一行中与400H.P，马力最接近值是405H.P，所对应的型号为SH-22

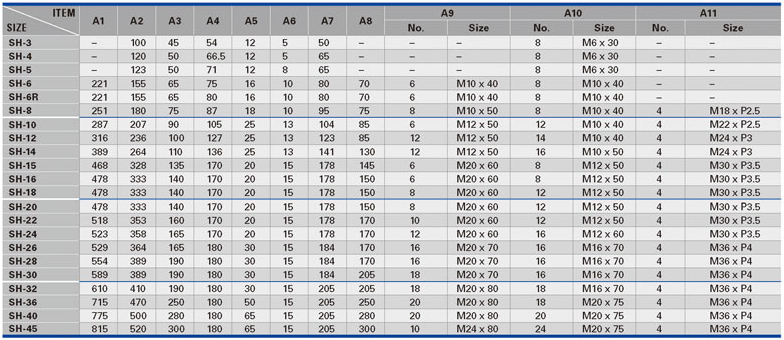

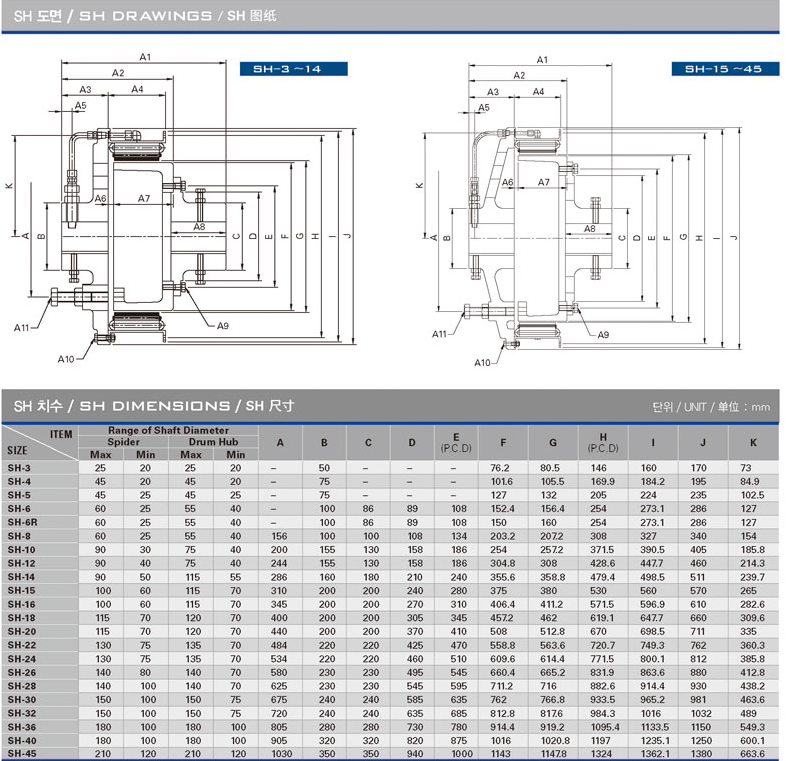

SH-4(4CB200)鼓型气胎离合器刹车图纸

SH-4(4CB200)鼓型气胎离合器刹车图纸1

SH-4(4CB200)鼓型气胎离合器刹车图纸2



 SH-4(4CB200)型号鼓型气胎离合器刹车结构图
