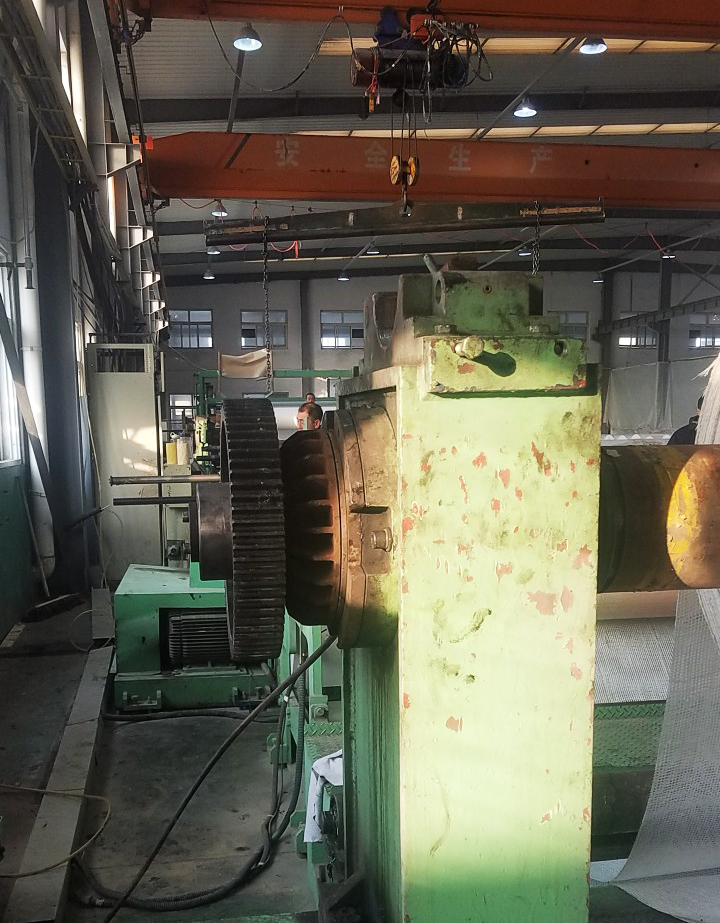

NAB-65T气动制动器用于卷布机刹车 |
作者 : 彭经理 时间 : 9/1/2018 12:40:14 AM |
NAB-65T气动制动器安装使用说明:
1、往轴上的安装;
NAB型制动器是用圆锥形轴套管按下列顺序往轴上安装。
1)把轴键嵌入轴内,把制动器本体穿过轴。
2)照准键,把圆锥形轴套管安装在嵌入轴锁定的位置处。
3)把圆锥形轴套管的开口和附轴衬套圆盘的螺栓孔对齐,用3根安装螺栓来锁紧。在锁紧时,一边要观看千分表,注意
活塞安装面的水平偏差度!

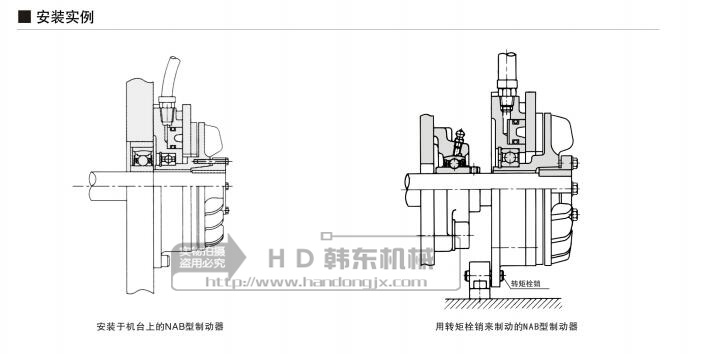

2、往机台上安装;
制动器的制动转矩的支撑,用螺栓(4根)来固定法兰部位,还有在本体的切口处放入转矩栓来防止转动。安装法兰的面和轴的直角度要控制在0.05mm以内。
注)用4根螺栓固定的场合,为了不对制动器轴线的方向产生预负荷,把圆锥形轴套孔管固定到轴上,在确认和机台之间不存在间隙之后进行安装。
NAB系列气动刹车器常见用途/应用领域:
包装印刷,工业自动化、机器人,食品包装,电机制动。轮胎橡胶设备、成型机,自动机,线材机械,板材机械,填充机械,合板制造,搬送机械,制药机械,伸线材,纤维机械,金属加工,合板制造机械,制粉设备,轮胎成型机,造纸机械,升降装置等行业。
|
